用途

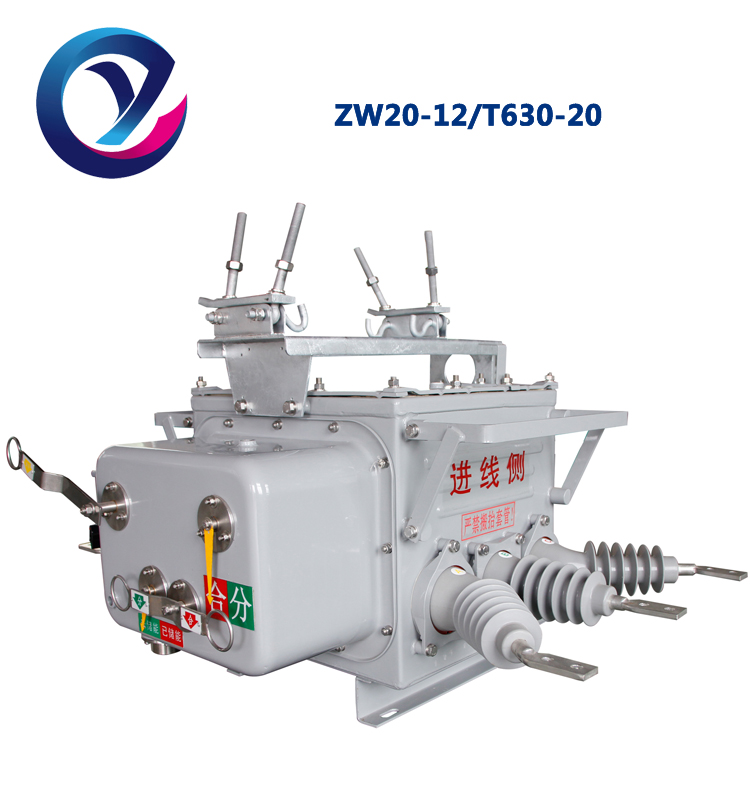

ZW20-12/T630-20型戶外柱上真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所。本品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。
特點
該產品是真空方式滅弧并且采用SF6氣體絕緣，箱體參考了日本東芝公司的氣體密封，防爆，絕緣結構技術，整體密封性能優良，內部充入的SF6氣體不泄漏，不受外界環境影響；其彈簧操動機構進行了小型化及性能優化設計，動作可靠性比國內傳統的彈簧機構有顯著提高；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。產品性能可靠是一種真正的免維護產品。
主要技術參數
使用條件
1、周圍空氣溫度：-40℃~+40℃；
日溫差：日溫變化不大于25℃；
2、風速不大于35m/s；
3、無易燃、爆炸危險、強烈化學腐蝕物
(如各種酸、堿或濃煙等)和劇烈振動的場所。
4、海拔：≤1000m；
ZW20-12/T630-20型戶外柱上真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所。本品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。
特點
該產品是真空方式滅弧并且采用SF6氣體絕緣，箱體參考了日本東芝公司的氣體密封，防爆，絕緣結構技術，整體密封性能優良，內部充入的SF6氣體不泄漏，不受外界環境影響；其彈簧操動機構進行了小型化及性能優化設計，動作可靠性比國內傳統的彈簧機構有顯著提高；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。產品性能可靠是一種真正的免維護產品。
主要技術參數
| 序號 | 項目 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定短路開斷電流 | kA | 20 |
| 5 | 額定峰值耐受電流（峰值） | kA | 50 |
| 6 | 額定短時耐受電流（4s） | kA | 20 |
| 7 | 額定短路關合電流（峰值） | kA | 50 |
| 8 | 額定電流開斷次數 | 次 | 10000 |
| 9 | 機械壽命次數 | 次 | 10000 |
| 10 | 額定短時開斷電流開斷次數 | 次 | 30 |
| 11 | 工頻耐壓（1min）：干試 （相間、對地/斷口） | kV | 42/48 |
| 12 | 雷電沖擊耐受電壓（峰值） 相間、相對/斷口 | kV | 75/85 |
| 13 | 額定操作順序 | 分-0.3s-合 分-180s-合 |
使用條件
1、周圍空氣溫度：-40℃~+40℃；
日溫差：日溫變化不大于25℃；
2、風速不大于35m/s；
3、無易燃、爆炸危險、強烈化學腐蝕物
(如各種酸、堿或濃煙等)和劇烈振動的場所。
4、海拔：≤1000m；
