★“∏”式結構
★“超小型”體積
★內外硅橡膠絕緣
★機械參數可調可測
★無油、無汽、無公害
用途

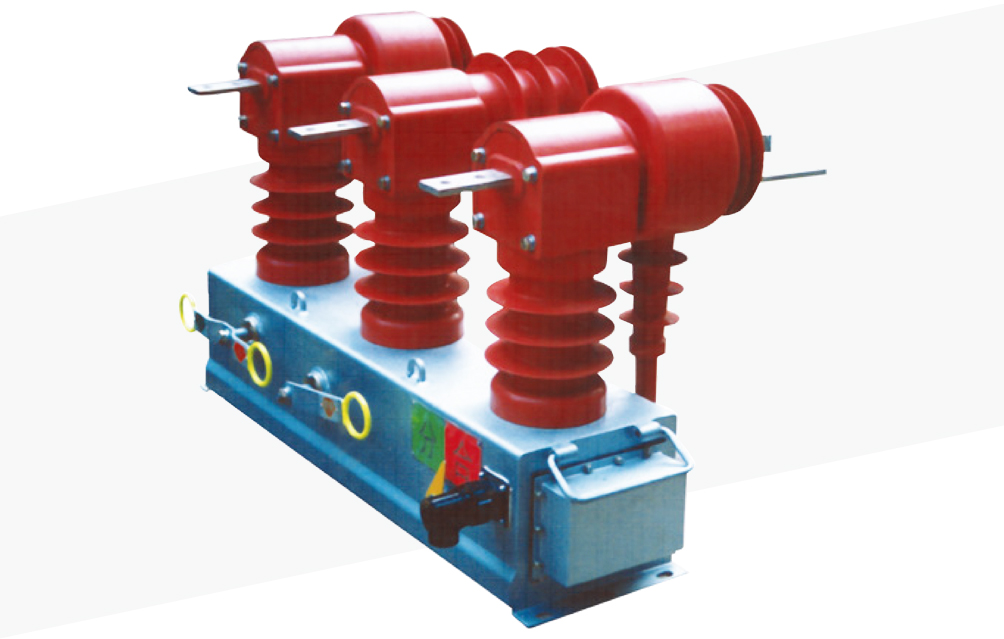

ZW49-12/T630-20型戶外高壓真空斷路器，系三相交流50Hz戶外高壓配電設備。該產品用于農網、城網和小型電力系統中關合和開斷負荷電流、過載電流及短路電流，實現負荷控制及故障保護。
特點
★“∏”式結構，國內首創，一次接線好；“超小型”體積，質量輕(帶互感器80Kg)，方便柱上安裝。
★內、外硅橡膠絕緣，適用于嚴酷的氣候條件和污穢環境。
★外部Ⅳ級污穢等級，內部具有相當于外部的電氣間隙，絕緣性能高。
★機械參數可調、可測，隨地可檢，質量易控，便于維護，可靠性高。
★無油、無氣、無公害，屬“綠色”產品，利于環保。
★外殼涂敷達克羅(DACROMET)，耐蝕、耐候能力強。
★可與彈簧或永磁操動機構構成一體，適應不同場合要求。
★彈簧操動機構，結構簡單，電機功率小，齒輪傳動，動作可靠。
★可配智能控制器，滿足配電自動化的要求，實現“四遙”監控。
技術參數
| 序號 | 項 目 | 單位 | 數據 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定頻率 | Hz | 50 | ||
| 3 | 額定電流 | A | 630 | ||
| 4 | 額定絕緣水平 | 工頻耐受電壓1min | 干試 | kV | 42 |
| 濕試 | 42 | ||||
| 雷電沖擊耐受電壓（峰值） | 75 | ||||
| 5 | 額定短路開斷電流 | kA | 20 | ||
| 6 | 額定操作順序 | 0-0.3s-co-180s-co | |||
| 7 | 額定短路開斷電流開斷次數 | 次 | 30 | ||
| 8 | 額定短路關合電流（峰值） | kA | 50 | ||
| 9 | 額定短時耐受電流 | kA | 20 | ||
| 10 | 額定峰值耐受電流 | kA | 50 | ||
| 11 | 額定短路持續時間 | s | 4 | ||
| 12 | 機械壽命 | 次 | 10000 | ||
